Descrição

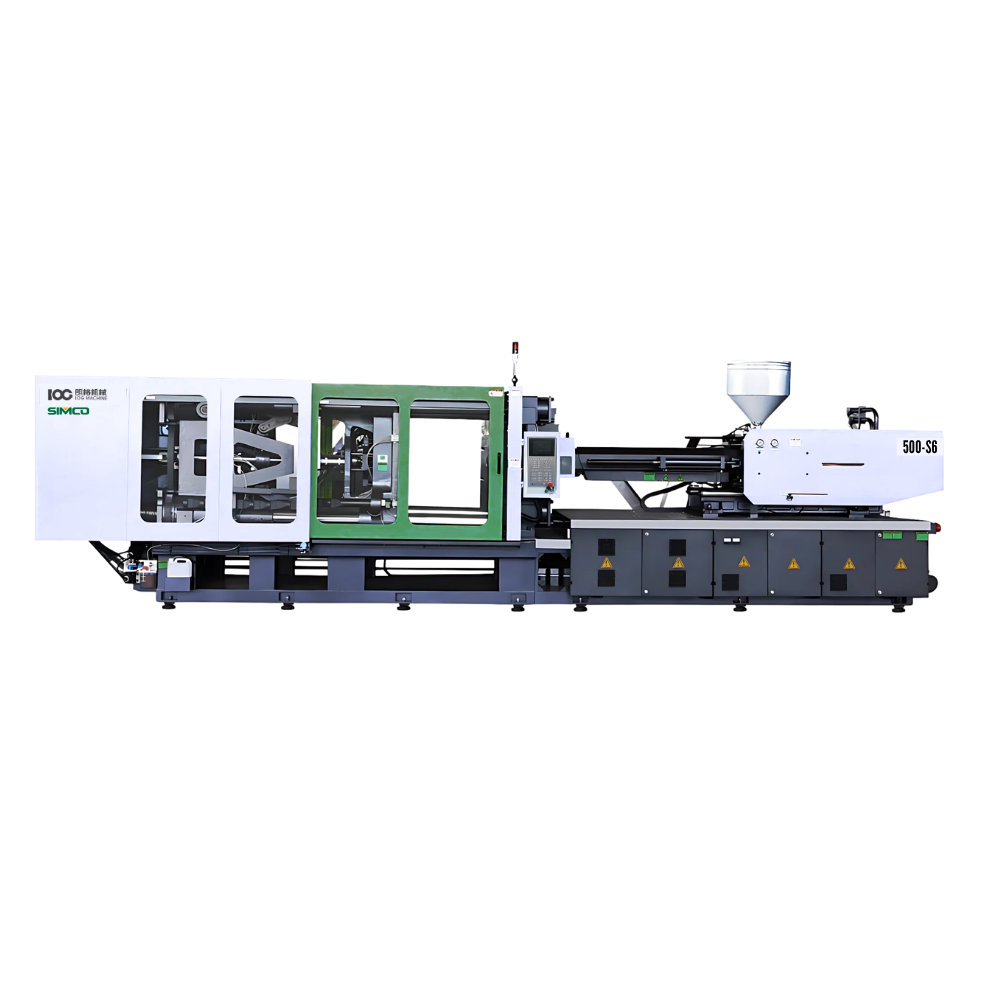

| INJETORA TERMOPLÁSTICA LOG, SÉRIE S6 | ||||
| ESPECIFICAÇÕES | UNIDADE | LOG500 | ||
| Padrão Internacional | 3.240/500 | |||
| UNIDADE DE INJEÇÃO | A | B | C | |
| Volume máximo injetável | cm³ | 1.590 | 2.042 | 2.550 |
| Peso máximo injetável (PS) | g | 1.494 | 1.919 | 2.397 |
| Capacidade de Injeção | cm³/seg | 428 | 551 | 688 |
| Capacidade de plastificação | g/seg | 58 | 78 | 103 |
| Diâmetro da rosca plastificadora | mm | 75 | 85 | 95 |
| Pressão máxima de injeção | MPa | 204 | 159 | 127 |
| Relação da rosca plastificadora | L/D | 22 | 21 | 19 |
| Passo da rosca plastificadora | mm | 360 | ||
| Velocidade da rosca plastificadora | rpm | 0-200 | ||
| UNIDADE DE FECHAMENTO | ||||
| Força máxima de travamento | kN | 5.000 | ||
| Curso de abertura da placa móvel | mm | 780 | ||
| Dimensões da placa | mm x mm | 1.180 x 1.180 | ||
| Vão entre colunas | mm x mm | 830 x 830 | ||
| Diâmetro da coluna | mm | 130 | ||
| Espessura do molde (Min./Máx.) | mm | 350-920 | ||
| Abertura máxima entre placas | mm | 1.600 | ||
| Curso máximo de extração | mm | 210 | ||
| Força de extração | kN | 111 | ||
| Diâmetro do anel de centragem | mm | 150 | ||
| ALIMENTAÇÃO DO SISTEMA | ||||
| Pressão hidráulica do sistema | MPa | 17,5 | ||
| Servo: Potência do driver | kW | 45+45 | ||
| Potência do motor | kW | 39+39 | ||
| Capacidade de aquecimento | kW | 48,4 | ||
| Nº de zonas de controle de temperatura | – | 5+bico | ||
| DADOS GERAIS | ||||
| Ciclo em vazio | seg | 5,2 | ||
| Capacidade do tanque de óleo | L | 1.150 | ||
| Dimensões da máquina (C x L x A) | m x m x m | 8.2 x 1.85 x 2.41 | ||
| Peso da máquina | kg | 17.650 | ||
