Descrição

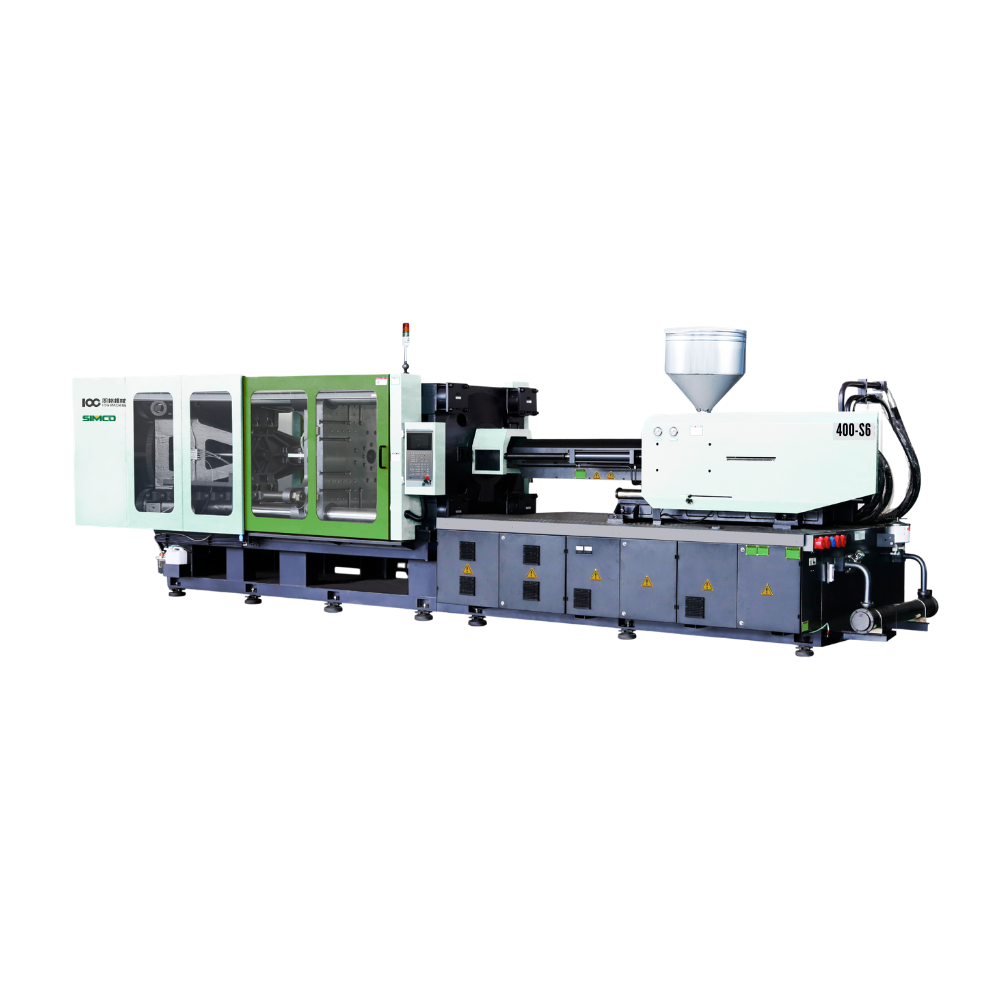

| INJETORA TERMOPLÁSTICA LOG, SÉRIE S6 | ||||
| ESPECIFICAÇÕES | UNIDADE | LOG400 | ||
| Padrão Internacional | 2.860/400 | |||
| A | B | C | ||
| UNIDADE DE INJEÇÃO | ||||
| Volume máximo injetável | cm³ | 1.385 | 1.810 | 2.290 |
| Peso máximo injetável (PS) | g | 1.260 | 1.646 | 2.084 |
| Capacidade de Injeção | cm³/seg | 373 | 487 | 617 |
| Capacidade de plastificação | g/seg | 51 | 71 | 100 |
| Diâmetro da rosca plastificadora | mm | 70 | 80 | 90 |
| Pressão máxima de injeção | MPa | 206 | 158 | 125 |
| Relação da rosca plastificadora | L/D | 22 | 21 | 19 |
| Passo da rosca plastificadora | mm | 360 | ||
| Velocidade da rosca plastificadora | rpm | 0-240 | ||
| UNIDADE DE FECHAMENTO | ||||
| Força máxima de travamento | kN | 4.000 | ||
| Curso de abertura da placa móvel | mm | 670 | ||
| Dimensões da placa | mm x mm | 1.060 x 1.040 | ||
| Vão entre colunas | mm x mm | 770 x 705 | ||
| Diâmetro da coluna | mm | 125 | ||
| Espessura do molde (Min./Máx.) | mm | 280-770 | ||
| Abertura máxima entre placas | mm | 1.400 | ||
| Curso máximo de extração | mm | 185 | ||
| Força de extração | kN | 111 | ||
| Diâmetro do anel de centragem | mm | 150 | ||
| ALIMENTAÇÃO DO SISTEMA | ||||
| Pressão hidráulica do sistema | MPa | 17,5 | ||
| Servo: Potência do driver | kW | 55 | ||
| Potência do motor | kW | 62 | ||
| Capacidade de aquecimento | kW | 38,85 | ||
| Nº de zonas de controle de temperatura | – | 5+bico | ||
| DADOS GERAIS | ||||
| Ciclo em vazio | seg | 5,1 | ||
| Capacidade do tanque de óleo | L | 820 | ||
| Dimensões da máquina (C x L x A) | m x m x m | 7.6 x 1.75 x 2.41 | ||
| Peso da máquina | kg | 15.250 | ||
