Descrição

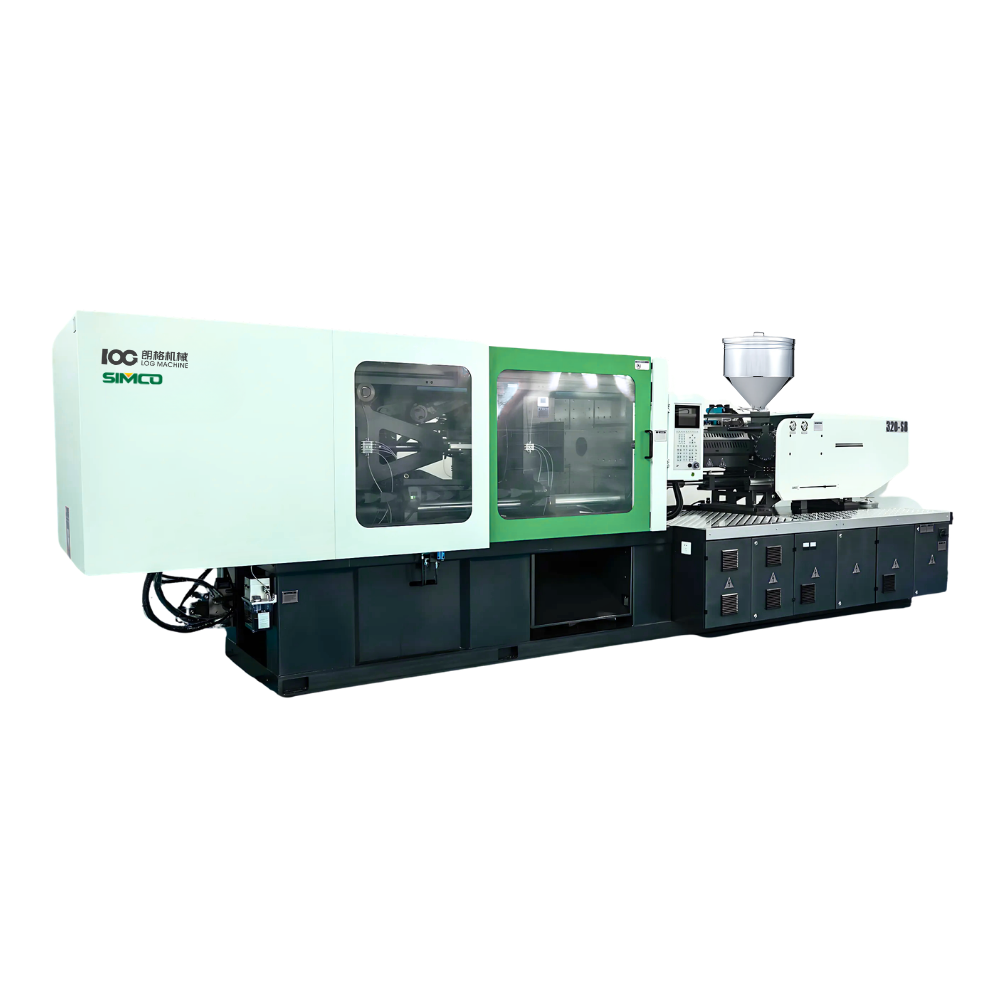

| INJETORA TERMOPLÁSTICA LOG, SÉRIE S6 | ||||
| ESPECIFICAÇÕES | UNIDADE | LOG320 | ||
| Padrão Internacional | 1.870/320 | |||
| UNIDADE DE INJEÇÃO | A | B | C | |
| Volume máximo injetável | cm³ | 1.062 | 1.231 | 1.414 |
| Peso máximo injetável (PS) | g | 966 | 1.120 | 1.286 |
| Capacidade de Injeção | cm³/seg | 376 | 434 | 499 |
| Capacidade de plastificação | g/seg | 52 | 64 | 73 |
| Diâmetro da rosca plastificadora | mm | 65 | 70 | 75 |
| Pressão máxima de injeção | MPa | 175 | 152 | 133 |
| Relação da rosca plastificadora | L/D | 22 | 21 | 20 |
| Passo da rosca plastificadora | mm | 320 | ||
| Velocidade da rosca plastificadora | rpm | 0-240 | ||
| UNIDADE DE FECHAMENTO | ||||
| Força máxima de travamento | kN | 3.200 | ||
| Curso de abertura da placa móvel | mm | 615 | ||
| Dimensões da placa | mm x mm | 945 x 945 | ||
| Vão entre colunas | mm x mm | 710 x 655 | ||
| Diâmetro da coluna | mm | 115 | ||
| Espessura do molde (Min./Máx.) | mm | 280-770 | ||
| Abertura máxima entre placas | mm | 1.285 | ||
| Curso máximo de extração | mm | 160 | ||
| Força de extração | kN | 77 | ||
| Diâmetro do anel de centragem | mm | 150 | ||
| ALIMENTAÇÃO DO SISTEMA | ||||
| Pressão hidráulica do sistema | MPa | 17,5 | ||
| Servo: Potência do driver | kW | 45 | ||
| Potência do motor | kW | 39 | ||
| Capacidade de aquecimento | kW | 27 | ||
| Nº de zonas de controle de temperatura | – | 5+bico | ||
| DADOS GERAIS | ||||
| Ciclo em vazio | seg | 5 | ||
| Capacidade do tanque de óleo | L | 500 | ||
| Dimensões da máquina (C x L x A) | m x m x m | 6.8 x 1.58 x 2.25 | ||
| Peso da máquina | kg | 10.675 | ||
